一、用途及特點
本產品廣泛適用于化工和石油化學工業中等有爆炸性環境的自動化控制系統，監控回路及保護線路等各種本安電路中作為微弱信號的傳輸用：該產品除具有分布參數小的特點外，還采用加強屏蔽層，使其具有優良的抗外界電磁場干擾，抗射頻干擾等性能。

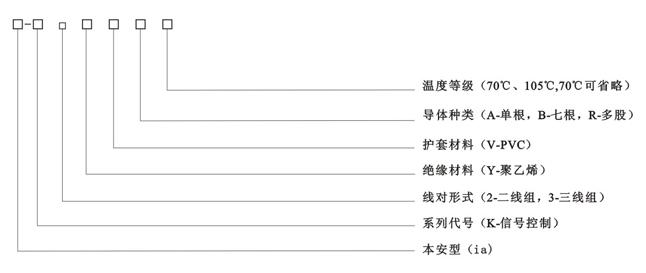

二、型號命名代號
三、電纜型號、名稱及使用范圍
|
型號 |
名 稱
|
使用范圍 |
|
ia-K2YV |
本安型PE絕緣、PVC護套二芯絞合屏蔽控制電纜 |
固定敷設在室內、電纜溝或管道中。 |
|
ia-K2YVR |
本安型PE絕緣PVC護套二芯絞合屏蔽控制軟電纜 |
適用于要求柔軟的場合。 |
|
ia-K2YV(EX) |
本安型PE絕緣、PVC護套二芯絞合屏蔽儀用電纜 |
固定敷設在室內、電纜溝或管道中 |
|
ia-K2YV(EX)R |
本安型PE絕緣PVC護套二芯絞合屏蔽儀用軟電纜 |
適用于要求柔軟的場合 |
|
ia-K3YV |
本安型PE絕緣PVC護套三芯絞合屏蔽控制電纜 |
適用于要求柔軟的場合 |
|
ia-K3YVY |
本安型PE絕緣PVC護套三芯絞合屏蔽控制電纜 |
適用于要求柔軟的場合 |
|
ia-K3YV(EX) |
本安型PE絕緣PVC護套三芯絞合屏蔽儀用電纜 |
固定敷設在室內、電纜溝或管道中 |
|
ia-k3YVR(EX)R |
本安型PE絕緣PVC護套三芯絞合屏蔽儀用軟電纜 |
適用于要求柔軟的場合 |
注：根據用戶需要也可生產鎧裝型或阻燃型本安電纜
四、生產范圍
|
型號 |
對（組數） |
標稱截面(mm2) |
|
ia-K2YV ia -K2YVR |
1、2、3、4、5、6、7、8、9、10、12、14、16、19 |
0.75 1.0 1.5 2.5 |
|
ia-K2YV(EX) ia-K2YV(EX)R |
1、2、3、4、5、6、7、8、9、10、12、14、16、19 |
0.75 1.0 1.5 2.5 |
|
ia-K3YV ia-K3YVR |
1、2、3、4、5、7、8、9、10 |
0.75 1.0 1.5 |
|
ia-K3YV(EX) ia-K3YV(EX)R |
1、2、3、4、5、7、8、9、10 |
0.75 1.0 1.5 |
注：（1）本產品采用銅/鋁復合膜繞包屏蔽，型號中的P應改為：銅塑復合帶用P2表示，鋁塑復合膜用P3表示；
（2）可根據需要生產鋼帶鎧裝本安型信號控制電纜，需在型號右下角加注代號“22”，如ia-K2YV22；
（3）如需耐溫105℃時應在型號后注明，如ia-K2YV105；（耐溫70℃的可省略）
（4）二線組生產范圍1~37對，三組生產范圍1~24對，只推薦表中所列對數。
例：銅芯R類結構，聚乙烯絕緣，二線組，聚氯乙烯護套，有加分屏蔽和總屏蔽10對1.0mm2表示為：ia-K2YVPR10*2*1.0mm2
